Creëer volledige controle over je verwarmingssysteem met de Heatpump Controller – Q Edition. Met deze veelzijdige en krachtige hardware kun je je verwarmingssysteem (zoals de Quatt warmtepomp) eenvoudig aansturen.
De Heatpump Controller biedt ondersteuning voor software zoals OpenQuatt, ontwikkeld op Tweakers door Jeroen. Het is speciaal ontworpen om tweakers en technologieliefhebbers de vrijheid te bieden om geavanceerde besturing en automatisering te realiseren. Daarnaast is het ook mogelijk om je eigen software te gebruiken.
Bij aankoop wordt de controller voorgeïnstalleerd met OpenQuatt om snel aan de gang te kunnen gaan.

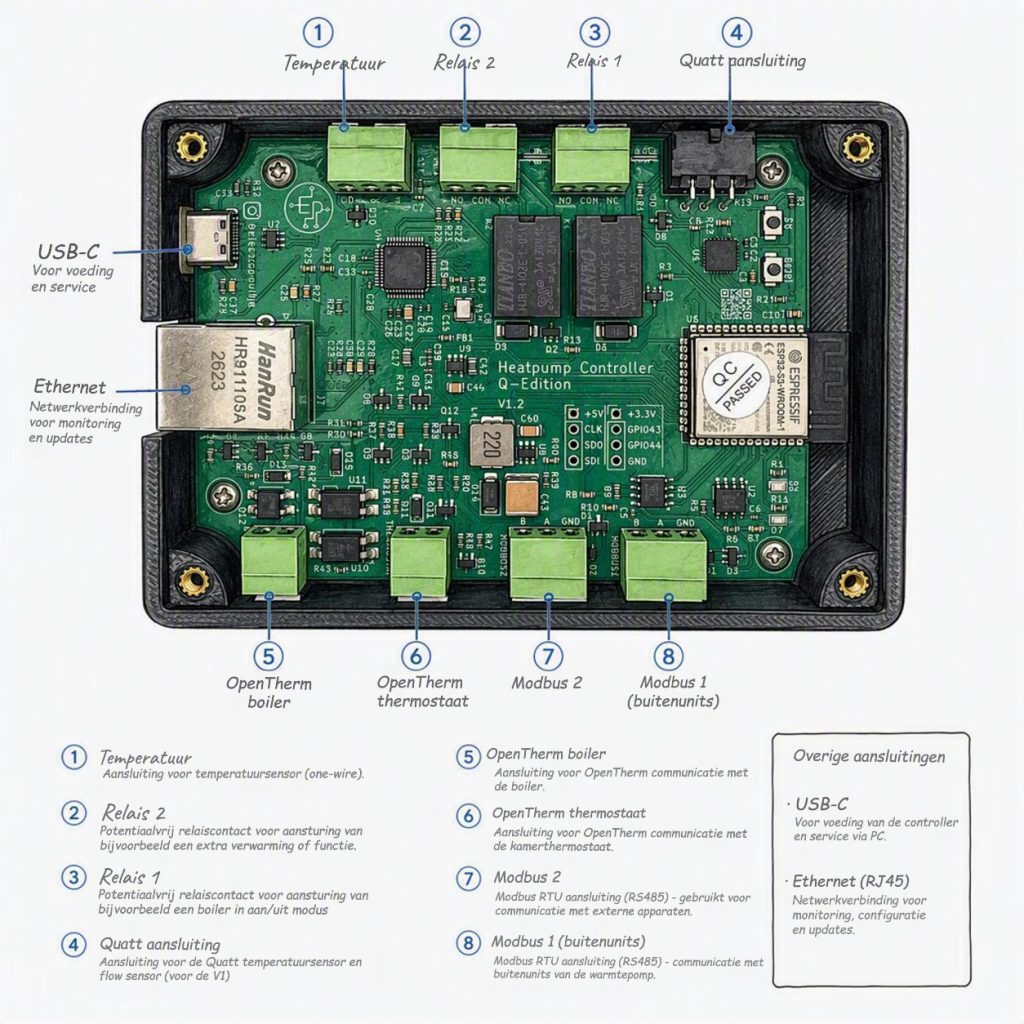

Belangrijkste kenmerken
- Communicatie & Connectiviteit
- Zowel bedrade als draadloze connectiviteit via Ethernet en 2.4 GHz WiFi.
- Geschikt voor RS485 Modbus met 2 onafhankelijke kanalen, waarvan één specifiek gedimensioneerd op de Quatt Outdoor Units.
- Temperatuur- & Doorstromingsmeting
- Ondersteuning voor de Dallas DS18B20 temperatuurmeter.
- Een Quatt Molex-connector voor een gecombineerde Pt1000-temperatuursensor en flow-sensor — eenvoudig zonder extra aanpassingen te monteren.
- OpenTherm-compatibiliteit
- OpenTherm slave-interface voor thermostaatintegratie.
- OpenTherm master-interface voor communicatie met de ketel.
- Controle
- 2 relaisuitgangen voor het schakelen van externe apparaten (Maximale belasting: 3A / 24VDC of 1A / 230VAC, let bij spanning boven de 24V op dat de connector niet aangeraakt kan worden!).
- Statusindicatoren: Rode en gele LEDs voor statusweergave.
- Dual-Function knop: Te gebruiken voor algemene invoer en toegang tot de downloadmodus.
- Hardware Specificaties
- ESP32-S3 met 8MB PSRAM en 16MB flash.
- USB-C poort voor voeding en dataoverdracht.
- Stabiele en krachtige prestaties dankzij een ingebouwde 2.4 GHz WiFi-antenne.
GPIO-beschrijving
De onderstaande GPIO-beschrijving is specifiek bedoeld voor gebruikers die hun eigen software willen ontwikkelen. Hiermee krijg je volledig inzicht in de gebruikte pinnen van de Heatpump Controller – Q Edition en hoe deze kunnen worden aangestuurd. Dit is ideaal voor tweakers en programmeurs die de hardware naar wens willen configureren.
| Functie | Functie | GPIO Pin | Omschrijving |
|---|---|---|---|
| Modbus RS485 Kanaal 1 | RX | GPIO42 | Ontvangend signaal (RX) van het eerste Modbus-kanaal. |
| TX | GPIO40 | Versturend signaal (TX) van het eerste Modbus-kanaal. | |
| MODE | GPIO41 | Modusselectie voor het eerste Modbus-kanaal. | |
| Modbus RS485 Kanaal 2 | RX | GPIO39 | Ontvangend signaal (RX) van het tweede Modbus-kanaal. |
| TX | GPIO45 | Versturend signaal (TX) van het tweede Modbus-kanaal. | |
| MODE | GPIO38 | Modusselectie voor het tweede Modbus-kanaal. | |
| OpenTherm Thermostaat | IN | GPIO21 | Ontvangend signaal van de thermostaatinterface. |
| OUT | GPIO14 | Versturend signaal naar de thermostaatinterface. | |
| OpenTherm Ketel | IN | GPIO47 | Ontvangend signaal van de ketel. |
| OUT | GPIO48 | Versturend signaal naar de ketelinterface. | |
| Ethernet Interface | MOSI | GPIO10 | Data-uitgang W5500 |
| MISO | GPIO11 | Data-ingang W5500 | |
| CLK | GPIO12 | Kloksignaal W5500 | |
| CS | GPIO13 | Chip-select W5500 | |
| INT | GPIO9 | Interrupt signaal W5500 | |
| Quatt Molex Connector | GPIO15 | Flow-sensor | |
| MOSI | GPIO7 | Data-uitgang MAX31865 | |
| MISO | GPIO4 | Data-ingang MAX31865 | |
| CLK | GPIO6 | Kloksignaal MAX31865 | |
| CS | GPIO5 | Chip-select MAX31865 | |
| Dallas DS18B20 Sensor | GPIO18 | Aansluiting voor de Dallas temperatuurmeter. | |
| Relais 1 | GPIO16 | Schakeling van het eerste relais. | |
| Relais 2 | GPIO3 | Schakeling van het tweede relais. | |
| Status LED (Rood) | GPIO2 | Aan/uit-controle voor de rode status-LED. | |
| Status LED (Geel) | GPIO1 | Aan/uit-controle voor de gele status-LED. | |
| Knop Dual Function | GPIO46 | Knop voor downloadmodus of algemene invoer. |
Voor wie is deze controller geschikt?
De Heatpump Controller – Q Edition is ideaal voor gebruikers die controle en aanpasbaarheid zoeken in hun verwarmingsoplossing. Of je nu gebruik wilt maken van de open-source OpenQuatt-software of je eigen maatwerksoftware, deze controller biedt je flexibiliteit en eenvoudig beheer.
Bestel nu!
De Heatpump Controller biedt alles wat je nodig hebt voor geavanceerde besturing van je verwarmingssysteem. Voeg optionele accessoires zoals een muurbeugel of een extra temperatuursensor toe aan je bestelling. Bestel vandaag nog jouw Heatpump Controller en maak je verwarmingssysteem slimmer!

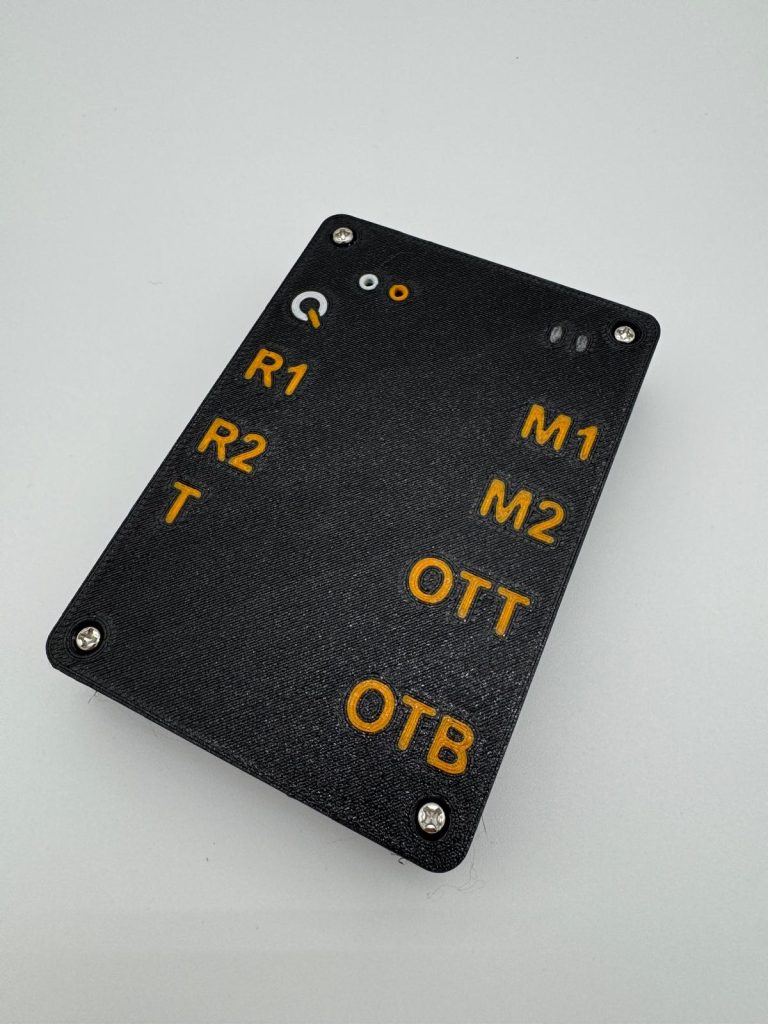

Heatpump Controller Q-Edition
Neem de controle over je Quatt warmtepomp met de Heatpump Controller: een in Nederland ontwikkelde PCB op basis van de ESP32‑S3. Dankzij Modbus (RS485), OpenTherm (master & slave), relaisuitgangen en aansluitingen voor flow- en temperatuursensoren integreer je jouw installatie precies zoals jij dat wilt — verbind met Wi‑Fi of Ethernet voor monitoring en automatisering.
